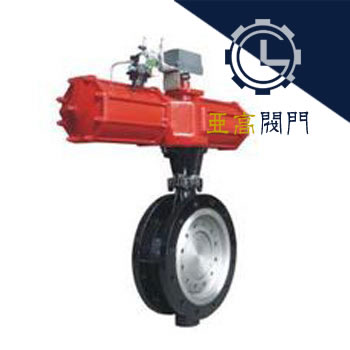

气动金属密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动金属密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动金属密封蝶阀产品特点

（1）气动金属密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

（2）密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

（3）蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

（4）大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

（5）气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

（6）气动装置可以多工位（旋转90°或180°）安装，便于用户使用。

气动金属密封蝶阀主要设计标准

设计标准 GB/T12238-1989

法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78

结构长度 GB/T12221-1989

压力试验 GB/T13927-2000；JB/T9092-1999

气动金属密封蝶阀执行器技术参数

公称通径DN(mm) DN50～1000mm 执行器型号 GT、AT、AW系列单双作用气动执行器

公称压力(MPa) PN1.0、1.6、2.5MPa 供气压力 0.4～0.7MPa

阀体形式 直通铸造阀体 气源接口 G1/4″、G1/8″、G3/8″、G1/2″

连接形式 法兰式、对夹式 环境温度 -30～+70℃

阀芯形式 蝶板式 作用形式 单作用执行机构、双作用执行机构

密封填料 柔性石墨、聚四氟乙烯 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等流量特性 近似等百分比、直线性 采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
