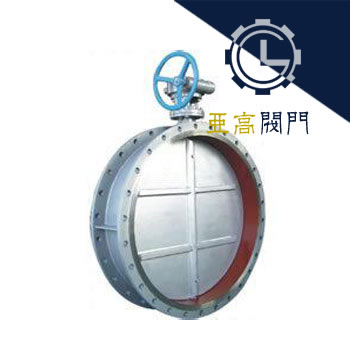

D341蜗轮法兰式通风蝶阀 用途及特点
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖，合理，结构独特，重量轻，启闭迅速。
2、操力钜小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
D341蜗轮法兰式通风蝶阀 采用标准
设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸： GB/T9115.1-2000
结构长度：GB/T 12221-1989
压力试验：GB/T 13927-1992; JB/T 9092-1999
D341蜗轮法兰式通风蝶阀 主要技术参数
公称通径 | DN | 50～2000 | ||
公称压力 | PN | 0.05 | 0.25 | 0.6 |
试验压力 | 强度实验 | 0.075 | 0.375 | 0.9 |
密封实验 | ≤1.5％泄漏量 | |||
适用介质 | ，煤气、含尘气体、烟道气等 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
D341蜗轮法兰式通风蝶阀 主要零件的材质
零件名称 | 材料 |
阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
密封圈 | 与阀体相同 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 | 氟塑料、柔性石墨 |
蝶阀密封材料选用和适用温度
材料品种 | 碳钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |
代号 | WCB | LCB | WCB或WC9 | C5或C12 | 铬Cr-18型、304、316 | 12CrMoV |
耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
耐最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | 196℃ | -40℃ |
适用工作温度 | ≤425℃ | ≤345℃ | ≤595℃ | ≤650℃ | ≤600℃ | ≤560℃ |
D341W-(0.5、2.5、6)C.P.R.V系列手柄、蜗杆蜗轮传动法兰式通风蝶阀

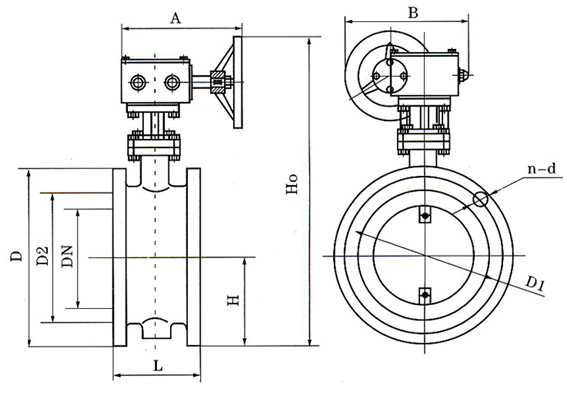

D341蜗轮法兰式通风蝶阀 D41W-(0.5、2.5、6)C.P.R.V系列连接尺寸
公称通径 | 结构长度 | 外形尺寸（参考值 | 连接尺寸（标准值） | 参考重量 | |||||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
50 | 2 | 108 | 70 | 215 | 270 | 65 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
65 | 21/2 | 112 | 80 | 235 | 270 | 65 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
80 | 3 | 114 | 95 | 263 | 270 | 65 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
100 | 4 | 127 | 105 | 283 | 270 | 65 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
125 | 5 | 140 | 120 | 313 | 310 | 65 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
150 | 6 | 140 | 132 | 338 | 310 | 65 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
