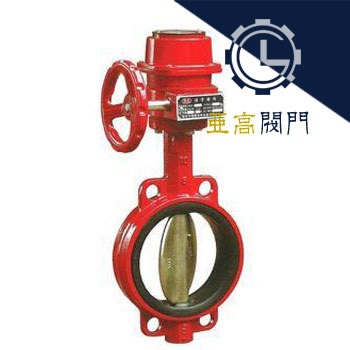

XD371X型信号蝶阀的顶部没有阀门启闭电信号装置，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。所以此蝶阀是消防自动喷水灭火系统的最佳配套产品。
结构特点及工作原理
该蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。
主要性能规范
公称压力（MPa） | 1.0 | 1.6 | 2.5 |
强度试验（MPa） | 1.5 | 2.4 | 3.75 |
密封试验（MPa） | 1.1 | 1.76 | 2.75 |
适用温度 | ≤80℃ | ||
适用介质 | 水 | ||
电流、电压 | 交直流通用 | ||
主要零件材料
阀体 | 蝶板 | 阀杆 | 阀座 |
铸铁、铸钢 | 球墨铸铁 不锈钢 | 中碳钢 不锈钢 | 丁睛橡胶 |
主要连接尺寸
公称通径 （DN） | D1 | L | H1 | H2 | 4-φd |
50 | 120 | 42 | 80 | 160 | 4-φ23 |
65 | 136.2 | 44.7 | 88 | 175 | 4-φ26.5 |
80 | 160 | 45.2 | 96 | 180 | 8-φ18 |
100 | 185 | 52.1 | 115 | 200 | 4-φ24.5 |
125 | 215 | 54.4 | 128 | 213 | 4-φ23 |
150 | 238 | 55.8 | 140 | 225 | 4-φ25 |
200 | 295 | 60.6 | 175 | 260 | 4-φ25 4-φ23 |
250 | 357 | 65.8 | 202 | 290 | 4-φ29 |
300 | 407 | 76.9 | 242 | 330 | 4-φ29 |
